10W-15W uv laser

Применение твердотельного лазера для резки печатных плат FPC

Применение твердотельного лазера для резки печатных плат FPC

  • Длина волны лазера:

    354.7nm
  • Средняя выходная мощность:

    10W/12W/15W @40kHz
  • Ширина импульса:

    <20ns @40kHz
  • Частота повторения импульсов:

    10-200kHz
  • Пространственный режим:

    TEM00
  • Качество луча (㎡):

    <1.2
  • Диаметр луча:

    0.8±0.1mm Measured at window
  • Угол полного расхождения луча:

    <2mrad
  • Округлость луча:

    >90%
  • Стабильность от импульса к импульсу:

    <3% RMS/@30kHz
  • Средняя стабильность мощности:

    <5% RMS/8hr
  • Дрейф наведения луча:

    <25μrad/℃
  • Коэффициент поляризации:

    >100:1
  • Поляризационная ориентация:

    Horizontal
  • Рабочая темп. & правая сторона:

    10℃ to 35℃ | <80%
  • Температура хранения & правая сторона:

    10℃ to 35℃ | <90 %
  • Потребность в электроэнергии:

    100-240VAC |50/60Hz | Single phase
  • Потребляемая мощность:

    <800W
  • Гарантия:

    18months
banner
  • Информация о продукте
  • видео

ультрафиолетовый лазер

Применение твердотельного лазера для резки печатных плат FPC

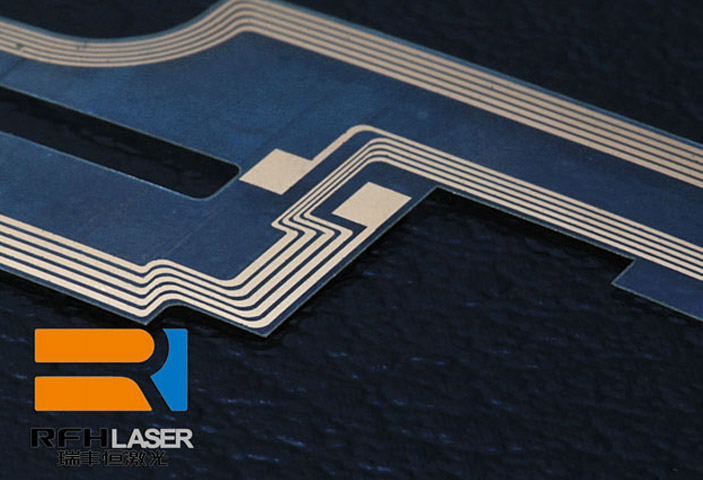

Высокоэффективный УФ-лазерный источник холодного света используется на гибкой печатной плате FPC.

УФ-лазер DPSS серии Expert III 355, разработанный и произведенный RFH, обеспечивает мощность лазера 10-15 Вт с короткой шириной импульса (<20 нс при 40K), превосходным качеством луча (M²<1,2) и идеальным качеством лазерного пятна (округлость луча >90). %). Он широко используется для резки PE/PCB/FPC, резки стекла и сапфира, сверления, скрайбирования и резки, используемых в областях высокоточной микрообработки.

УФ ЛАЗЕР



Характеристики УФ-лазера серии Expert III 355:

1. Выходная длина волны 355 нм, частота повторения от 10 до 200 Гц; мощность лазера от 10 Вт до 15 Вт; Непрерывная настройка частоты повторения при поддержании постоянной энергии импульса, превосходное наведение луча и стабильность энергии делают Expert III 355 лучшим выбором для микрообработки, маркировки и удаления тонких пленок.



2. Exceptional beam quality (M²<1.2) ,absolutely assured in all repetition rates; relatively short pulse width <20ns@40K with little heat transfer to surrounding material; perfect beam spot quality(Beam Circularity>90%)

Close to Gaussian smooth beam profile with low value M² < 1.2 and good focusability are beneficial for applications such as



3. Unique Q-switching technology, adapts a variety of control requirements of laser applications;Online refreshment for harmonic coupling technology;Excellent long term power stability Rugged sealed cavity, Extremely compact size, Simple and robust



4. Digital control technology for the driver,  RS232 control interface ensures easy control and integration with laser marking equipment



5. This laser adopts one - style design with compact and reasonable structure, easy installation.

Easy to transport and saves space due to compact and light design



Water cooling,cost-effective and reliable end-pumping technology and amplifier-free DPSS design guarantee easy operation and alignment simple installation and low maintenance costs



6. Industrial production process control technology,provides quality stable products.

Наносекундный УФ-лазер

Наносекундный УФ-лазер



 RFH - The leading industrial solid-state laser manufacturer



For over 13 years with excellent long term stability and exceptional good beam quality



Production in dust-free plant & rigorous quality control system

From purchasing, pre-production quality check, assembling, finished product testing, warehouse-in inspection, pre-delivery testing to after-sales service, each step is under control to make sure product quality and consistency in both machine parameters and actual running parameters. This is what makes RFH laser lasts longer than its peers.

РЧ-ЛАЗЕР

Top professional team, independent R&D in laser oriented power supply control system



There is a one-to-one correspondence between power supply and laser. The stability of power supply control system determines if the laser can maximize its performance during operation. RFH Laser has independent R&D in power supply technique which enables timely update and improvement of power supply control system module based on the laser’s need. 12-year experience in R&D and a top professional team make RFH laser a reliable and stable laser system.

ПИТАНИЕ ЛАЗЕРА

Core components of oversea brands with guaranteed quality

Pumping, Q-switching and other core components adopt oversea brands. Work with top brand component suppliers of home and abroad. Each component is guaranteed with its quality from the beginning of materials purchasing. This is why users can trust RFH laser.

Наносекундный УФ-лазер



UV laser+power supply+cooling system sold in a group

Being client-oriented, RFH offers proposal of selling the whole laser system in a group so that the laser system can maximize its performance while maintaining its stability.

Наносекундный УФ-лазер



Full-digital display, supporting communication with computer, capable of laser’s remote control

Each laser developed and produced by RFH can always remain high quality in industrial and extreme conditions of scientific research. With stable beam quality, high efficiency, best cost performance and high reliability, RFH has earned good reputation in different industries at home and abroad. After 12-year development, RFH has become a reputed brand in nanosecond laser industry.

УФ ЛАЗЕР
